PFC的英文全稱為“Power Factor Correction”，意思是“功率因數校正”，功率因數指的是有效功率與總耗電量（視在功率）之間的關系，也就是有效功率除以總耗電量（視在功率）的比值。 基本上功率因素可以衡量電力被有效利用的程度，當功率因素值越大，代表其電力利用率越高。

    PFC（功率因數校正）拓撲常見的工作模式有CCM電流連續型、DCM不連續型和CRM臨界型三種，PFC拓撲對MOS管的要求比較高，在保證系統效率和溫升的條件下，要盡可能的提升系統穩定性。PFC拓撲的控制環路速度比較慢，為了平滑100Hz-120Hz的交流整流紋波，PFC拓撲的反應時間必須要達到數10ms。如果沒有對控制電路和IC進行專門優化，PFC拓撲在啟動過程中往往會產生很大的沖擊電流，沖擊電流可達正常工作時的5-10倍，尤其是在反復的開關機過程中，更是對MOS管有著更加嚴苛的考驗。PFC拓撲中的MOS管跨接在高壓與地之間，在進行安規測試時，MOS管的EAS能力也是評估其可靠性的重要參考。因此，PFC電路在選擇MOS管時，需要著重考慮MOS管的開關特性（Ciss）、EAS能力、浪涌抵抗能力和靜電防護能力。

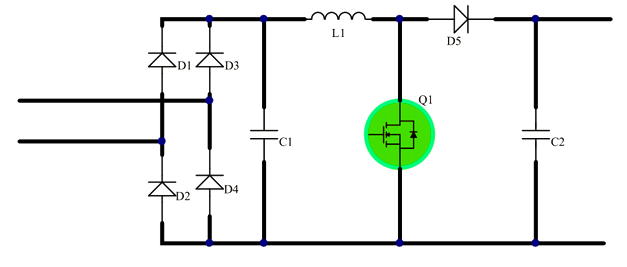

拓撲圖

推薦型號

功率范圍

200W

2000W

5000W
