IGBT

什么是IGBT?它的工作原理是什么？它的優勢有哪些？

    簡單來說就是：半導體家族有個美女MOS管，有個帥哥三極管，他們結婚了，生了個兒子叫IGBT,

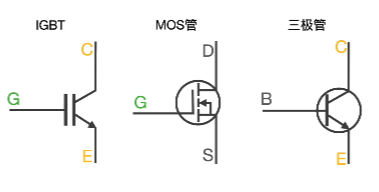

I=Insulate G=Gate B=Bipolar T=Transistor—---IGBT,絕緣柵雙極型晶體管.大到高鐵，電動汽車,小到空調，電磁爐都有它的身影，這些產品都有一個共同的特點，高電壓，這是他的電路符號G是隨媽媽MOS管的柵極，C E 隨爸爸，集電極和發射極，IGBT結合了爸爸和媽媽的優勢，

    結合了MOS管低驅動電流，三極管低導通電阻的優勢，MOS管是電場驅動器件，當它導通時，它的G S極就會相當于斷路。

    電流極小，所以MOS管的驅動電流低，三極管飽和導通時，它的CE極電阻很小，因此三極管的導通電阻低.

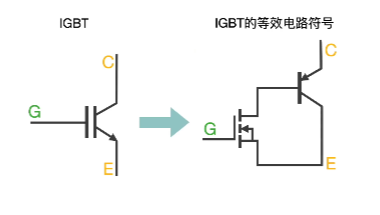

IGBT的等效電路符號是集兩者于一身，

    當我們給G極低電頻，IGBT就會截止，相當于開關斷開，當我們給G極高電頻，MOS先導通，然后三極管的CE極形成了電流，IGBT就導通了，這就是IGBT的原理，它最主要的作用是能把高壓直流電，轉化為交流電，還有變頻。這樣把一個三極管和一個MOS管組合在一起使用，就可以在承受很高的電壓時，又能承受很高的電流了。在電路中是選擇MOS管？三極管？還是IGBT？來作為開關作用。主要的看它的電流，耐壓，開關頻率，我們需要根據不同的應用場景去選擇不同的元器件。

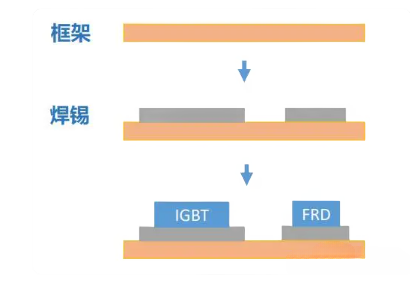

    凌訊微的IGBT單管采用雙芯片工藝

，

IGBT+FRD

具有高耐壓,
IGBT能夠承受較高的電壓，耐壓值可達到6500伏。
快速開關速度，
IGBT的開關速度較快，
一秒鐘能夠變化上萬次。

低導通壓降，

IGBT的導通壓降低，
這意味著在導通狀態下，
它能夠以較低的能量損失來傳輸電流。

高集成度，

IGBT的集成度高，
使得在較小的空間中實現更高的功率成為可能。

良好的熱導性，

IGBT具有較好的熱導性能，
能夠在高溫環境下工作。

節能

IGBT在工作時產生的熱量較少，
能夠更高效地轉化電能，
減少能源的浪費。

高輸入阻抗,

IGBT對控制信號的響應靈敏，
能夠輕松地控制電流和功率輸出
