服務器電源是專為數據中心、云計算中心、企業服務器等關鍵設備設計的高可靠性電源模塊，其核心目標是確保服務器在高負載、長時間運行、復雜環境下的穩定供電。與普通電源（如PC電源）相比，服務器電源在性能、冗余性、效率和容錯能力等方面有顯著差異。
2.服務器電源的功能及優勢
（1）高可靠供電（99.999%可用性）：冗余與容錯設計，采用N+1或2N冗余架構，通過多電源模塊并聯實現毫秒級無縫切換（<200μs），確保關鍵負載（如AI GPU集群）零宕機。（2）高效能轉換（96%+鈦金效率）：通過多級拓撲優化，前級PFC（99%效率）+LLC諧振（ZVS/ZCS）+同步整流，整機效率突破96%。
（3）智能化管理（數字可編程控制）：實時監控與調優，監控電壓/電流/溫度，動態調整開關頻率（50kHz-1MHz）和驅動強度，平衡效率與EMI。并能基于MOSFET結溫（Tj）和老化模型（如Rds(on)漂移率），提前預警器件失效，降低非計劃停機風險。

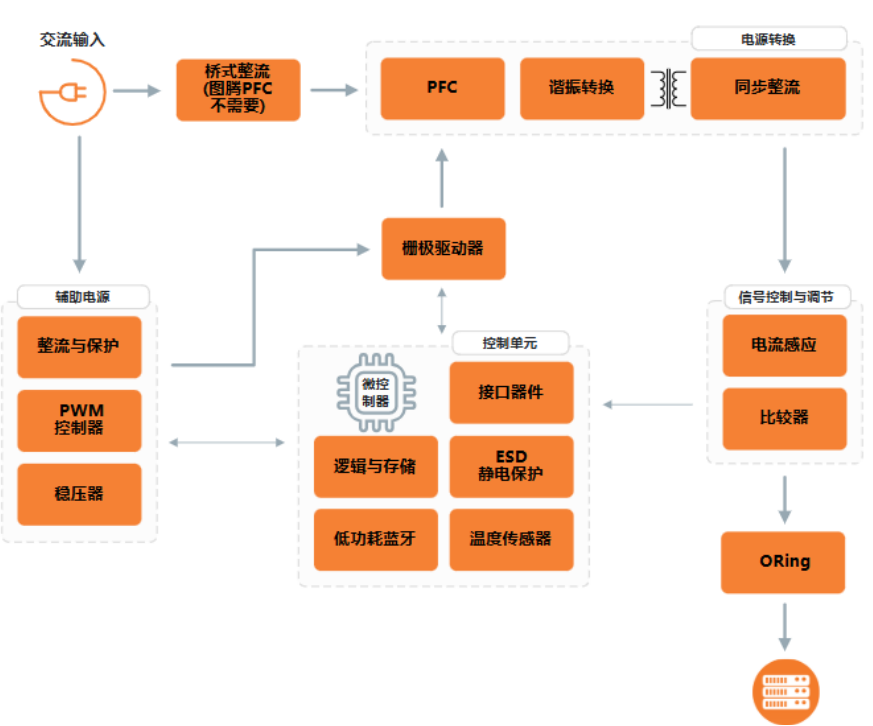

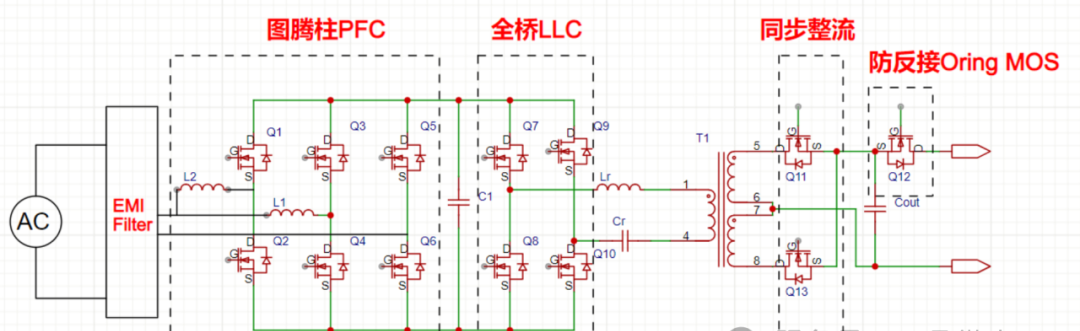

3.服務器電源原理圖
4.MOS管在服務器電源中的作用
MOSFET在服務器電源中扮演關鍵角色，其高頻開關特性、高效能及低損耗特性使其成為現代電源設計的核心元件。以下是MOS在服務器電源中的典型應用拓撲和作用：
(1) AC-DC功率轉換①PFC（功率因數校正）電路：在整流環節中，MOSFET用于升壓型PFC拓撲（如Boost電路），通過高頻開關（通常50kHz-200kHz）修正輸入電流波形，將功率因數提升至0.95以上，降低諧波污染。
(2) MOSFET在LLC中的核心作用
①初級側：實現零電壓開關（ZVS），LLC通過諧振腔的電流相位滯后，使初級側MOSFET在電壓為零時導通（ZVS），消除開關損耗（Coss充放電損耗）。利用MOSFET體二極管的反向導通特性，在死區時間內維持諧振電流，確保ZVS實現。
②次級側同步整流技術：在次級側整流中，MOSFET替代傳統二極管（如LLC諧振拓撲），利用體二極管反向恢復時間短的優勢，降低導通損耗（Rdson可低至1mΩ級），提升整機效率至鈦金級（96%+）。
(3) DC-DC電壓調節①多相Buck轉換器：服務器CPU/GPU供電需高達數百安培電流，多相并聯MOSFET陣列（如8-16相）通過交錯開關降低紋波，配合MOS實現快速動態響應（μs級）。
②負載點（PoL）電源:12V轉1.8V等低壓大電流場景，使用低Qg（柵極電荷）MOSFET優化開關損耗，支持MHz級開關頻率以縮小電感體積。
(4) 電源管理與保護①熱插拔控制（Hot Swap）：MOSFET串聯在冗余電源輸入路徑，通過軟啟動限制浪涌電流。
②OVP/OCP保護：快速關斷MOSFET（響應時間<100ns）實現過壓/過流保護，避免后端負載損壞。
二、適用于服務器電源的平面MOS產品介紹

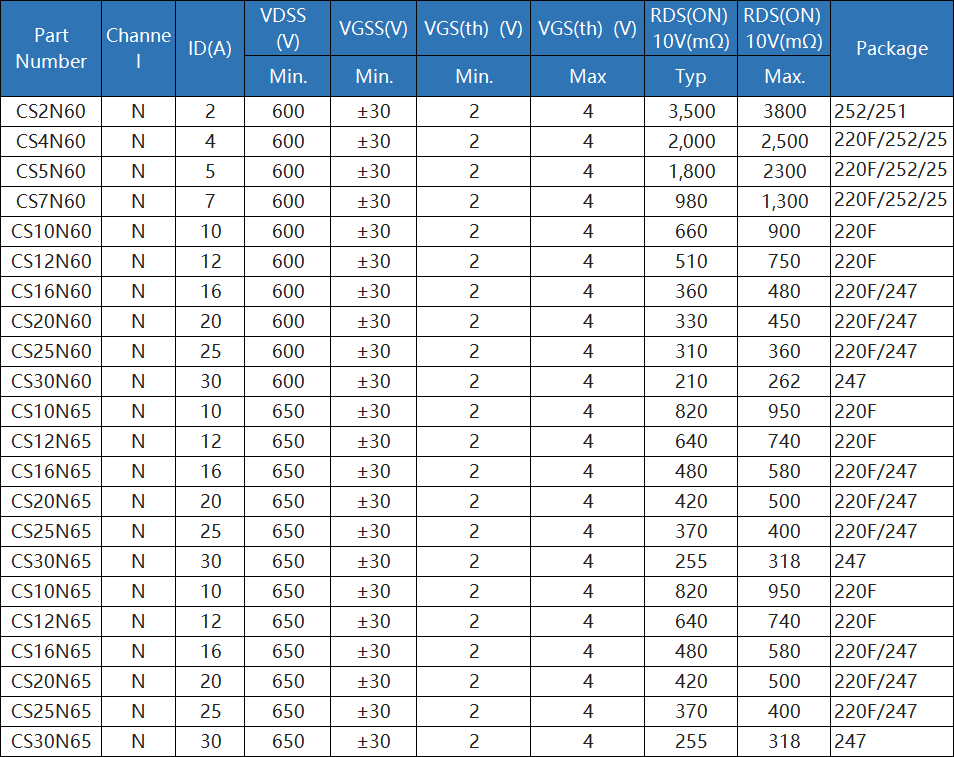

（1）PFC升壓及LLC MOS選型推薦：600V~650V的高壓MOS管

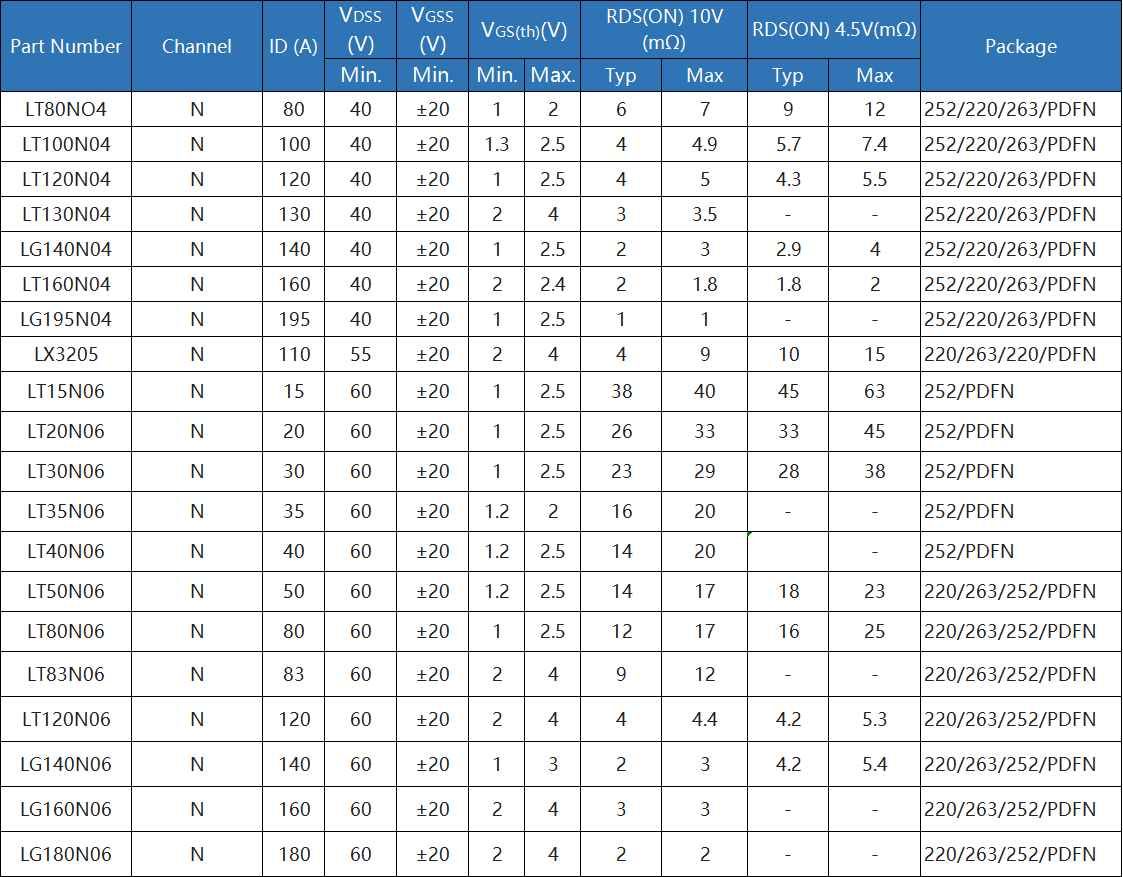

（2）次級同步整流及輸出控制MOS選型推薦：40V ~60V的中低壓MOS管

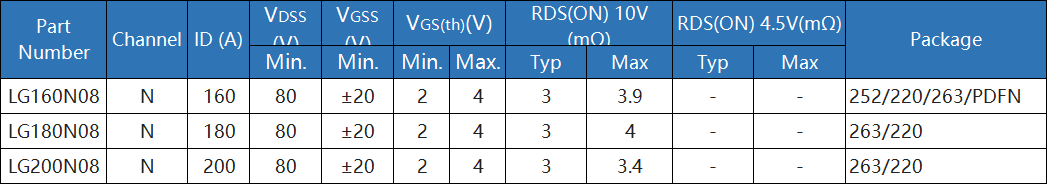

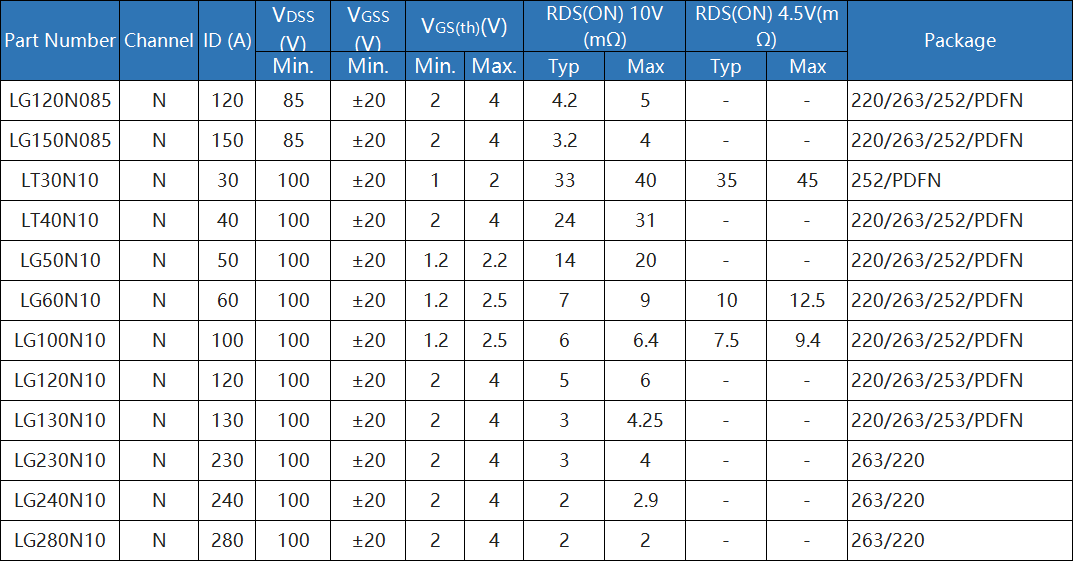

（3）.同步整流24V VOUT推薦85~100V中低壓MOS管
（4）同步整流48V VOUT推薦150 ~200V 的MOS管
